產品描述product description

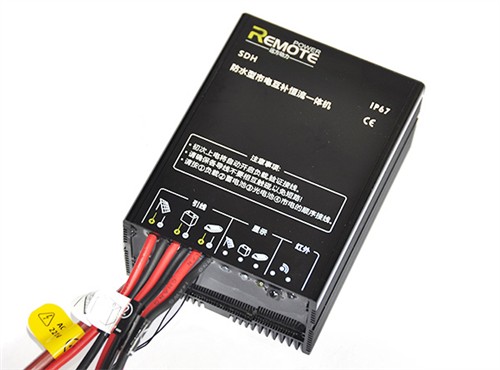

SDH系列市電互補恒流一體機，集合了太陽能,市電充電，LED恒流輸出,智能控制等多種功能于一體。該一體機可使用太陽能和市電同時對蓄電池進行充電。具有電源管理功能，可有效調配電能利用。有效彌補太陽能存在的間歇和不穩定缺陷，內部集成高效高精度LED恒流電源，可直接對LED光源供電。廣泛用于太陽能路燈，太陽能庭院燈系統。SDH系列市電互補控制器取消了一體機中的恒流模塊,將蓄電池與負載直通?？捎糜谛枰铍姵刂苯庸╇姷呢?fù)載，如電動機，直流恒流源等。
-
1
-35~55℃全溫度滿功率范圍高精度，高效率，低功耗
-
2
經極限耐力測試，確保極限環境下的可靠性
-
3
六時段可編程負載功率控制
-
4
蓄電池充放電智能管理、智能節能控制。
-
5
參數自適應\多重保護
-
6
可擴展的紅外人體感應節能控制，聲 控，遠程通訊控制功能
產品特點Features
| 01 | 可使用太陽能和市電同時給蓄電池充電，具有電源管理功能。 |
| 02 | 防水等級IP67。 |
| 03 | 液晶遙控器和一鍵式遙控器設置工作模式，更人性化的人機界面設計。 |
| 04 | 可擴展紅外或微波感應功能和遠程通信控制功能。 |
| 05 | 經極限耐力測試，確保極限環境下的可靠性。 |
| 06 | 參數自適應，多重保護。 |
技術參數Technical Parameters
| 產品名稱 | 防水型市電互補恒流一體機/控制器 | ||
| 規格型號 |
SDH-12100-40W SDH-12100-60W SDH-P-12100-10A SDH-P-12100-15A |
SDH-24100-40W SDH-24100-60W SDH-24100-100W SDH-P-24100-10A SDH-P-24100-15A |
|
|
交流單元參數 |
輸入電壓 |
220VAC±20% |
|
| 輸出功率 |
≤100W |
||
| 輸出電壓 | 14.5V/12V系統 | 29V/24V系統 | |
| 輸出電流 | 7A12V | 3.5A24V | |
| 實用蓄電池系統電壓 | 12V | 24V | |
|
光電池參數 |
電池板最大輸出電壓 | 55V | |
| 電池板最大輸出電流 | 10A/15A | ||
|
恒流源參數 (一體機) |
恒流源最大輸出功率 | 40W60W/12V; 40W60W100W/24V | |
| 輸出電壓 | 12V系統：15~55V; 24V系統:30~55V | ||
| 輸出電流 | 150mA~3.3A （可定制至5A） | ||
| 輸出紋波 | ≤600mV | ||
| 電流精度 | ±3% | ||
| 典型效率 | 92～96% | ||
| 工作模式 | 光控＋時控+恒流,六時段任意調節電流 | ||
|
控制器負載 參數(控制器) |
輸出電流 | 10A/15A | |
| 輸出電壓 | 等于蓄電池電壓 | ||
| 過載保護 | 1.25倍過流 60s 反時限保護 | ||
| 短路保護 | 有 | ||
